- Трансформаторите на напрежение са в съответствие със стандартите GB20840.3-2013 и IEC60044-2
- Номинално ниво на изолация:12/42/75,7.2/32/60kV
- Номинална честота: 50Hz или 60Hz
|
Номинално напрежение (V) |
Номинална вторична мощност (VA) |
Макс.изход (VA) |
Номинална изолация ниво (kV) |
Бележки |
|||
|
0.2 |
0.5 |
1 ниво |
3 ниво |
||||
|
3000/100 |
15 |
30 |
60 |
150 |
200 |
3.6/25/40 7.2/32/60 12/42/75 |
Същото "RZL" |
|
6000/100 |
|||||||
|
10000/100 |
|||||||
Чертеж с общи размери

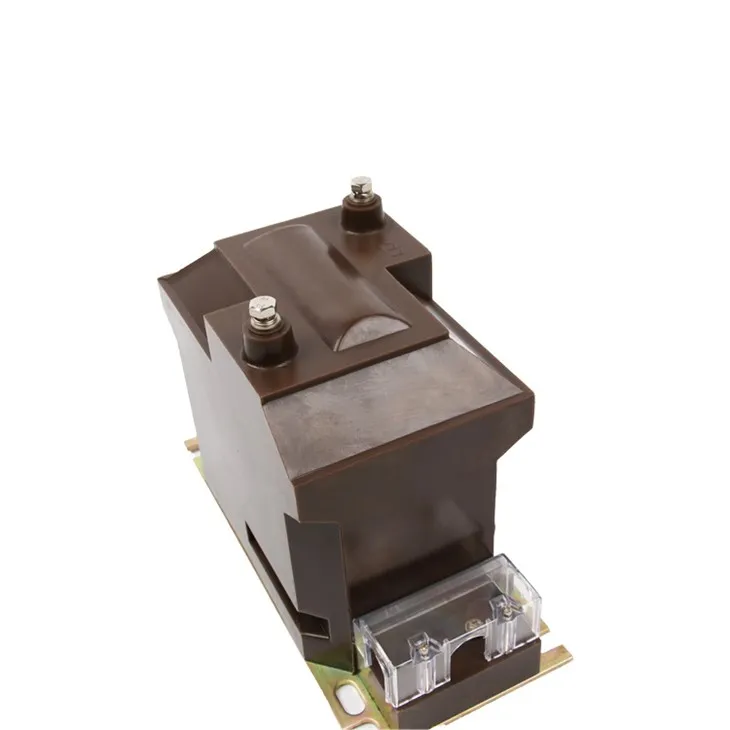

TheТрансформатор на напрежение JDZ10-10е еквивалентен на RZL-10 трансформатор на напрежение. Това е вътрешен еднофазен трансформатор на напрежение от експокси смола, висококачествен, прецизен инструмент, предназначен за измерване и наблюдение на нива на високо напрежение в електрически системи. С номинално първично напрежение от 10 kV, този трансформатор е проектиран да осигурява точна трансформация на напрежението и да гарантира безопасността и ефективността на вашата електрическа мрежа.
Ключова характеристика
- Висока точност:JDZ10-10 предлага прецизно измерване на напрежението с минимална грешка, осигурявайки надеждни данни за наблюдение и контрол.
- Здрава конструкция:Изработен от издръжливи материали от епоксидна смола, за да издържа на тежки условия на околната среда, осигурявайки дълготрайна работа и стабилност.
- Компактен дизайн:Компактният размер на трансформатора позволява лесна интеграция в различни електрически инсталации, без да заема излишно място.
- Съответствие с изискванията за безопасност:Напълно съвместим с индустриалните стандарти за безопасност, осигуряващ спокойствие при приложения с високо напрежение.
- Широка гама от приложения:Идеален за използване в мрежи за производство, пренос и разпределение на електроенергия, както и в промишлени и търговски инсталации.
Технически спецификации
- Първично напрежение: 3,6, 10 kV
- Номинално съотношение на напрежението: 3000/100V, 60000/100V, 10000/100V
- Клас на точност: 0.2, 0.5,1 l ниво,3 ниво
- Номинална честота: 50 или 60Hz;
- Ниво на изолация: 12/42/75kV, 7.2/32/60kV, 12/42/75 kV
- Номинално натоварване: 200VA
Условия на околната среда
- Фактор на мощността:CosФ=0.8(изоставащ);
- Клас против замърсяване: Клас ll:
- Околна температура: -5 градуса +40 градуса, средна дневна температура не повече от 30 градуса
- Надморска височина: по-малка или равна на 1000 m:
- Влажност на околната среда: по-малко или равно на 75%
- Стандарт: GB/T20840.3-2013, IEC60044-2
Приложения
- Мониторинг на мощността:Осигурява точно измерване и наблюдение на нивата на напрежение в електрическите мрежи.
- Системи за защита:От съществено значение за защита от пренапрежение и релейни системи.
- Измерване на енергия:Осигурява точни входове на напрежение за устройства за измерване на енергия в индустриални и търговски настройки.
