Здравейте! Като доставчик на токови трансформатори за високо напрежение (CT) съм много доволен да ви отведа на пътешествие през често срещаните типове CT за високо напрежение. Тези малки (добре, не толкова малки понякога) устройства са от решаващо значение в света на електрическата енергия и разбирането на различните типове наистина може да промени вашите електрически системи.
1. Маслено - потопени трансформаторни токове с високо напрежение
Потопените в масло трансформатори с високо напрежение съществуват от векове и все още са популярен избор в много електрически инсталации. Виждате ли, маслото в тези трансформатори изпълнява няколко наистина важни функции. Първо, това е страхотен изолатор. При приложения с високо напрежение изолацията е от ключово значение за предотвратяване на електрическа повреда и поддържане на гладкото функциониране на всичко. Маслото може да издържи на високи електрически натоварвания и да спре изтичането на ток там, където не трябва.
Второ, маслото действа като охлаждаща течност. CT с високо напрежение могат да генерират достатъчно количество топлина по време на работа и ако тази топлина не се разсейва правилно, това може да доведе до всякакви проблеми, като намалена ефективност и дори повреда на трансформатора. Маслото циркулира около намотките, абсорбира топлината и след това я пренася към повърхността на резервоара, където може да се излъчва.
Тези КТ често се използват в подстанции и големи промишлени предприятия. Те са създадени да издържат на високо напрежение и големи токове и са доста надеждни на дълги разстояния. Те обаче имат някои недостатъци. Маслото е потенциална опасност от пожар и ако има изтичане, това може да бъде кошмар за околната среда. Така че правилната поддръжка и мерките за безопасност са задължителни.
2. Сух тип CT с високо напрежение
За разлика от потопените в масло CT, сухите CT с високо напрежение не използват масло. Вместо това те разчитат на твърди изолационни материали като епоксидна смола. Това ги прави много по-безопасен вариант, особено в райони, където опасенията за пожар и околната среда са голяма работа, като например в търговски сгради или болници.
CT от сух тип също са по-компактни и по-леки от техните потопени в масло събратя. Това ги прави по-лесни за монтаж и транспорт. Те също са по-малко податливи на течове, което означава по-малко поддръжка в това отношение.
Те обаче имат по-нисък капацитет на разсейване на топлината в сравнение с потопените в масло КТ. Така че те обикновено са по-подходящи за приложения с по-ниски до средни токови натоварвания. Ако имате нужда от CT за индустриално приложение с висока мощност, потопен в масло може да е по-добър залог. Но за много други приложения КТ от сух тип са чудесен избор. Можете да разгледате нашитеТоков трансформатор 15kvза добър пример за висококачествен сух тип CT.
3. CT с газова изолация за високо напрежение
CT с газова изолация за високо напрежение използват специален газ, обикновено серен хексафлуорид (SF6), като изолатор. SF6 е отличен изолатор, който може да издържи на много високо напрежение. Има висока диелектрична якост, което означава, че може да предотврати образуването на електрически дъги дори при високи електрически напрежения.
Тези CT често се използват в комутационни апарати за високо напрежение и други приложения, където пространството е ограничено. Те са много компактни и могат да се справят ефективно с високи токове и напрежения. CT с газова изолация също имат дълъг експлоатационен живот и изискват относително ниска поддръжка.
Недостатъкът е, че SF6 е парников газ и ако изтече в атмосферата, може да допринесе за изменението на климата. Така че съществуват строги разпоредби относно употребата и боравенето с него. Но с подходяща поддръжка и мониторинг, тези CT могат да бъдат много ефективно решение за приложения с високо напрежение.
4. Пръстенов тип CT с високо напрежение
CT с високо напрежение от тип пръстен са малко по-различни по дизайн. Както подсказва името, те имат пръстеновидно ядро. Те често се използват за измерване на ток в съществуващи проводници, без да се налага прекъсване на веригата. Просто плъзнете пръстена около проводника и той може да измери тока, протичащ през него.
Тези трансформаторни токове са много удобни за приложения, при които трябва да наблюдавате тока в реално време, като в електроразпределителните системи. Те също са сравнително лесни за инсталиране и могат да се използват в широк диапазон от текущи рейтинги. НашитеСъотношение 200 5 CTе пример за висококачествен пръстен тип CT, който може да осигури точни измервания на тока.
5. Прозорец - тип CT с високо напрежение
CT с високо напрежение тип прозорец имат по-голям отвор или "прозорец" в средата. Това позволява лесно преминаване на големи проводници. Те са подобни на пръстеновидните CT по това, че могат да измерват ток, без да прекъсват веригата, но са по-подходящи за приложения, където проводникът е по-голям или където трябва да поберете множество проводници.
Прозоречни трансформаторни токове обикновено се използват в промишлени предприятия, където има дебели захранващи кабели или шини. Те могат да се справят с големи токове и са важна част от осигуряването на правилната работа на електрическата система.
6. Еднофазни срещу трифазни КТ с високо напрежение
Също така трябва да говорим за еднофазни и трифазни CT с високо напрежение. Еднофазните КТ се използват в еднофазни електрически системи, които са често срещани в жилищни и малки търговски приложения. Те са проектирани да измерват тока в една фаза на електрическото захранване.

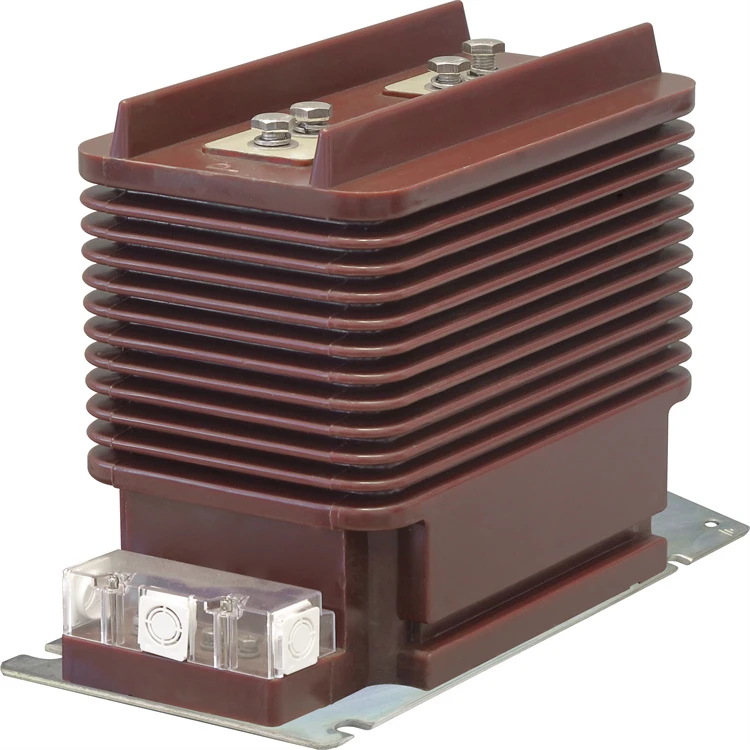

Трифазните КТ, от друга страна, се използват в трифазни електрически системи, които се използват в по-големи търговски и индустриални приложения. Трифазното захранване е по-ефективно за предаване на големи количества електрическа енергия, а трифазните CT са от решаващо значение за точното измерване на токовете във всяка от трите фази. НашитеЕднофазен токов трансформатор за средно напрежениее висококачествен вариант за еднофазни приложения.
И така, ето го, обобщение на често срещаните типове CT с високо напрежение. Всеки тип има своите предимства и недостатъци и правилният избор зависи от вашето конкретно приложение, изисквания и среда, в която ще се използва CT.
Ако сте на пазара за CT с високо напрежение или просто искате да научите повече за тях, не се колебайте да се свържете с нас. Ние сме тук, за да ви помогнем да направите най-добрия избор за вашата електрическа система. Можем да ви предоставим подробна техническа информация, да ви помогнем с инсталацията и да предложим текуща поддръжка. И така, нека започнем разговор и да видим как можем да отговорим на вашите нужди от КТ за високо напрежение.
Референции
- Наръчник за електрическа енергийна система
- Трансформаторно инженерство: дизайн, технология и диагностика
